16 微細分步進電機驅動器

MS4988內置4BIT DAC  35V  1.5A

芯片描述

————————————————————————————————————————————————————————
MS4988 是一款雙極微步進電機驅動芯片，內置有4bit DAC，可以實現全步1/2，1/4，1/8，1/16，五種步進模式；芯片具有最大 35V，±1.5A 的驅動能力。MS4988 為脈沖控制步進模式，每在 STEP 腳加一個脈沖，電機前進一個微步；不需要相位序列表，也不需要高頻控制線以及復雜的程序控制界面。另外 MS4988 還具有固定電流衰減周期的整流器，能自動選擇電流的衰減模式：慢衰減和混合衰減。混合衰減模式在前段衰減時間內為快衰減，剩余時間為慢衰減，此種衰減模式有助于減小電機噪聲，增加步進精度以及降低功耗。
內部的同步整流電路能降低功耗，內置有過溫保護，過流保護，低壓保護以及短路保護電路，且芯片不需要特殊的上電過程。

主要特點

————————————————————————————————————————————————————————
低輸出導通電阻
自動電流衰減模式的選擇和檢測
同步整流
混合衰減和慢衰減兩種模式
可兼容 5V 和 3.3V 邏輯輸入
全步進，1/2，1/4，1/8，1/16 細分模式
過溫保護、欠電壓保護
低電流睡眠模式（<50uA）

產品規格分類

應用

_____________________________________________________________________________________________
 安防視頻監控

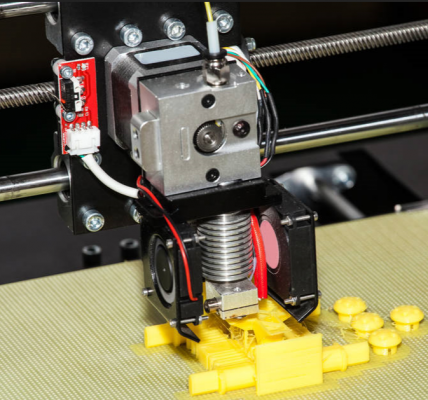

 3D 打印
 機器人技術
 工業應用
