HXW523U 身份證讀卡器模塊應用手冊



概述

——————————————————————————————————
HXW523U 是一款可以讀 mifare 卡、 二代身份證卡號的模塊。 當標簽靠近模塊時，
模塊會通過串口將卡號輸出。 該模塊支持二代身份證， 以及各系列的 mifare 標簽卡號的讀取。

產品特性

——————————————————————————————————

● 體積小、 簡單、 性價比高。
● 讀卡卡距離在 30mm~100mm(根據具體應用)
● 支持讀取各種 mifare 以及兼容卡卡號。
● 支持二代身份證卡號。
● 模塊內部具有看門狗， 永不死機。
● 自動尋卡， 檢測到卡號主動發送卡號。
● 支持串口輸出。

產品應用

———————————————————————————————————
門禁考勤
身份識別
防偽識別
娛樂管理

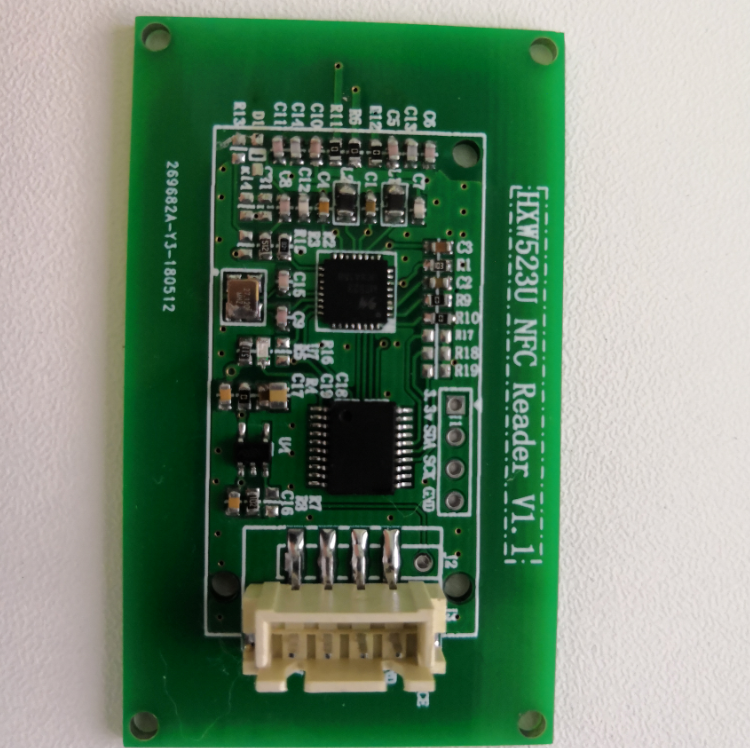

1 HXW523U 簡介
HXW523U 是一個只讀卡模塊， 可以讀二代身份證卡號以及 mifare 及其兼容卡的卡號， 也只支持符合 ISO14443A 協議和 ISO14443B 協議卡卡號的讀取。

1.1 HXW523U 接口引腳描述
HXW523U J2 接口順序可參考第三章模塊尺寸章節。
表一 HXW523U 與外部 MCU 通訊接口 J2

v1.2 HXW523U 技術參數
表二 HXW523U 模塊技術參數表
